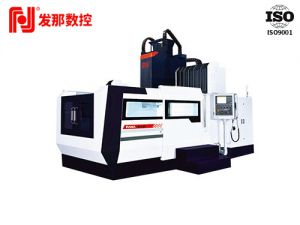

数控龙门铣床、龙门加工中心、高速数控龙门铣床、数控龙门铣床光机
深圳市发那数控机床有限公司
地址:深圳市南山区深云路深云村12B
东莞工厂地址:东莞市虎门镇白沙村旧机场路2号
电话:0755-29065502
传真:0769-81910029
联系人:13688807582
邮箱:export@fanacnc.com
技术参数
机型 | FA1613E | FA2013E | FA2016E | FA2518E | FA3020E | |
工作台尺寸 | mm | 2000×1200 | 2000×1200 | 2000×1200 | 2500×1800 | 3000×1800 |
T型槽 | mm | 22 | 22 | 22 | 22 | 22 |
最大承重 | Kg | 3000 | 3000 | 3000 | 6000 | 6000 |
X轴行程 | mm | 1600 | 2000 | 2000 | 2500 | 3000 |
Y轴行程 | mm | 1300 | 1300 | 1600 | 1800 | 2000 |
Z 轴行程 | mm | 600 | 650 | 640 | 900 | 900 |
主轴端面至工作台距离 | mm | 150-750 | 150-800 | 150-790 | 180-1080 | 180-1080 |
两立柱间距离 | mm | 1450 | 1450 | 1600 | 2050 | 2050 |
主轴鼻端锥度 | BT40 | BT40 | BT40 | BT50∮155 | BT50∮155 | |
主轴转速 | r/min | 10000 | 10000 | 10000 | 8000 | 8000 |
主轴功率 | βiP30 | βiP30 | βiP30 | βiP30 | βiP30 | |
三轴扭矩 | NM | β40/β40/β40 | β40/β40/β40 | β40/β40/β40 | β40/β40/β40 | β40/β40/β40 |
X/NV/Z减速机 | / | / | / | X轴减速机 | X轴减速机 | |
快速移动速率 | m/min | 24/24/24 | 10/10/8 | 10/10/8 | 12/12/10 | 12/12/10 |
切削进给速率 | m/min | 6 | 6 | 6 | 6 | 6 |
X轴导轨配置 | 45滚柱线轨2根 | 45滚柱线轨2根 | 45滚柱线轨2根 | 55滚柱线轨2根 | 55滚柱线轨2根 | |
Y轴导轨配置 | 45滚柱线轨2根 | 45滚柱线轨2根 | 45滚柱线轨2根 | 55滚柱线轨2根 | 55滚柱线轨2根 | |
Z轴导轨配置 | 45滚柱线轨2根 | 45滚柱线轨2根 | 45滚柱线轨2根 | 55滚柱线轨2根 | 55滚柱线轨2根 | |
定位精度 | mm | +0.01/300 | +0.01/300 | +0.01/300 | +0.01/300 | +0.01/300 |
重复定位精度 | mm | +0.008/300 | +0.008/300 | +0.008/300 | +0.008/300 | +0.008/300 |
净重 | Kg | 13000 | 13500 | 13800 | 19800 | 22000 |
电源供应 | KVA | 40 | 40 | 40 | 40 | 40 |
数控系统 | 标配发那科系统,可选配西门子和三萎系统。 |
标准配置: | 选配配置: | |
1.皮带主轴 | 9、双螺旋排屑器 | 1、直角铣头 |
2、密闭式电气箱 | 10、立臂式操作箱 | 2、在线测量 |
3、电柜空调 | 11、脚踏式主轴松刀装置 | 3、回转工作台 |
4、电子手轮 | 12、主轴加工吹气装置 | 4、光栅尺 |
5、主轴液压系统 | 13、双油缸配重平衡装置 | 5、以太网传输 |
6、主轴油冷系统 | 14、半封闭机床护罩 | 6、HSK63 20000RPM 主轴 |
7、自动换刀系统 | 15、工作灯及警示灯 | |
8、自动冷却系统 | 16、USB 接口和RS232 传输接口 |
